Ihr Anhänger Kabel ist abgerissen oder durchgescheuert?

Mit dem Kabelschutz Trailer Spring sollte das nicht mehr passieren!

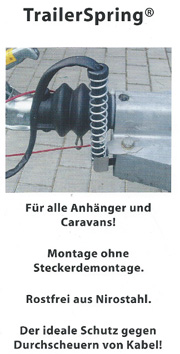

Trailer Spring der Kabelschutz für Ihren Anhänger

Denn Trailer Spring, diese Kabel-Führungsfeder als Kabelhalterung bei PKW Anhängern  ist der ideale Schutz gegen das Durchscheuern der Kabel

Die Kabelführungsfeder TrailerSpring ist für das Stromversorgungskabel sämtlicher Anhänger, wie Caravans, Bootstrailer, Landmaschinen oder Baumaschinen geeignet.

Das Kabel wird  nicht mehr umständlich um die Kupplung gewickelt – hängt also nicht mehr durch und hat somit keinen Bodenkontakt – ein Durchscheuern wird dadurch vermieden.

Mit TrailerSpring wird das Kabel optimal geführt.

Die aus Nirostahl gefertigte Halterung ist schnell zu montieren.
Die Federspirale wird dabei einfach um das Kabel gedreht und mitsamt dem dazugehörigen Halter an der Hängerdeichsel befestigt.
Zur Schonung des Kabels werden noch Kunststoffstopfen (je zwei
Halbschalen) an den beiden Enden der Federspirale eingefügt.

Der Kabelstecker muss bei dem Vorgang nicht demontiert werden.

Kaufen Sie diesen Kabelschutz bei uns im Shop

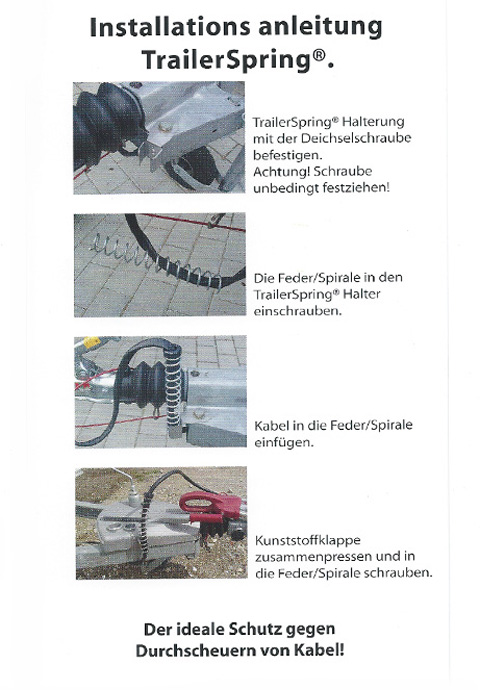

Montageanleitung des Kabelschutzes Trailer Spring


Sind Anhänger Stecker oder Anhänger Kabel bereits beschädigt, so benötigen sie für die Anhänger Elektrik die Kabelfarben und den Schaltplan

.
Anhänger Kabelbelegung für 7 und 13polige Stecker:

Stecker 13polig PVC TOP-Qualität                        Stecker 7polig Metall kaufen
Jäger kaufen                                                                       DIN ISO 1724
DIN ISO 11446

13poliger Stecker Zeichnung                                                 Stecker-7polig-Metall
Ansicht von hinten auf die Schraubpole
mit Nummern gekennzeichnet
Nr. Kabelfarbe DIN Kontaktbelegung
1 gelb Blinker links
2 blau Nebelschlussleuchte
3 *) weiß Masse (für Stromkreis 1 bis 8)
4 grün Blinker rechts
5 braun Rechts: Schluss-, Umriss-, Begrenzungs-, Kennzeichenleuchte
6 rot Bremsleuchten
7 schwarz Links: Schluss-, Umriss-, Begrenzungs-, Kennzeichenleuchte
8 grau Rückfahrleuchte
9 braun/blau 2,5 qmm Stromversorgung (Dauerplus)
10 braun/rot   2,5 qmm Ladeleitung Plus für Batterie im Anhänger
11 weiß/rot  2,5 qmm Masse (Ladeleitung- Stromkreis 10)
12 ohne (Datenleitung)
13 *) weiß/schwarz 2,5 qmm Masse (Dauerplus- Stromkreis 9)
*) - Die Masseleitungen dürfen nicht leitend verbunden werden.
Wir empfehlen übrigens, für die Ladeschaltung (10) auf ein Relais zurückzugreifen, und gemeinsam mit der Dauerspannungsversorgung (9) an einer 20 Ampere Sicherung abzusichern. Auf diese Weise ist
sichergestellt, dass die Kontakte der Dose (ausgelegt auf 20 Ampere) auch nicht dann überlastet werden können, wenn die Masse für 9 und 10 gemeinsam über 13 geführt werden.

Die "Nr." oder "Bezeichnung" ist jeweils neben dem Kontakt in den Kunststoffhalter der Kontakte eingegossen.

Alle Angaben ohne Gewähr
